電動梯形絲杆升降機設計理念
9I果冻制作厂傳動設計的是梯形絲杆升降機平台，是利用電機帶動絲杆旋轉實現平台升降的一個梯形絲杆升降機電動升降平台，實現的技術要求如下：
梯形絲杆升降機設計
（1）電機旋轉運動轉化為載物升降平台的直線運動。
（2）載物品台尺寸滿足：1500mm×800mm。
（3）梯形絲杆升降機物體重量（包括升降平台）:250kg。
（4）梯形絲杆升降機速度10s/min/分鍾。
（5）梯形絲杆升降機平台行程1700mm。
（6）梯形絲杆升降機平台在導軌上來回行使。
（7）安裝總體尺寸：1890×1090×2380mm
方案設計
電動梯形絲杆升降機 依據工作原理及技術要求，梯形絲杆升降機包括驅動係統，傳動係統，絲杆滑塊升降係統組成。
總體布局設計：
由於安裝梯形絲杆升降機的外型尺寸較大，所以采用四組滑塊支撐絲杆升降機平台，左右兩個升降絲杆螺母與平台螺栓連接，兩組絲杆同步升降帶動載物台上下運動。為了節省空間，將動力傳動結構布置在設備上方。絲杆升降機手動升降是通過直角減速機手輪帶動的。
傳動係統設計：

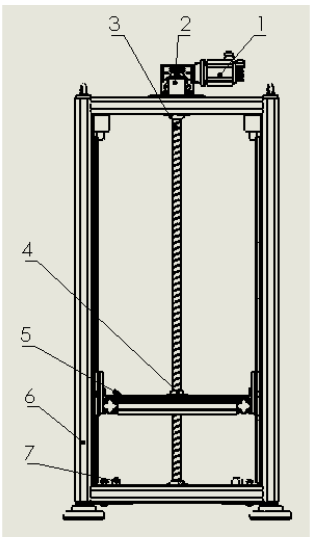

絲杆升降機左右兩側升降絲杆須同步運行，否則會卡住，因此絲杆用一根傳動軸帶動，考慮到所需要的扭矩較大，傳動結構應包含減速裝置。由於電機傳動係統布置在絲杆升降機的上麵，與絲杆軸心成垂直結構，因此絲杆的驅動可以采用直角減速機帶動。總的傳動路徑為：電機-減速機-傳動軸-直角減速機-絲杆螺母一滑塊-升降平台上下運動。由於設備需要較高的精度，采用伺服電機傳動：又提升重物所需扭矩較大，因此采用減速機增大扭矩，且電機輸出軸與傳動軸與傳動軸垂直，因此在電機輸出軸與傳動軸之間采用了蝸輪蝸杆升降機減速機。為了防止平台碰撞，在機架上下麵設計了防撞衝塊，綜合梯形絲杆升降機結構示意圖如圖所示：
